Mathau o ffitiadau côn edau BSPP 60 gradd: gyda neu heb gysylltydd benywaidd o-ring, gwrywaidd neu swviel.
Mae safon catalog ffitiadau BSPP yn seiliedig ar ISO 8434-6 a BS 5200.
Yr edafedd ar gyfer y cysylltiadau côn 60 gradd yw BSPP sy'n cydymffurfio ag ISO 228-1.
Cysylltiadau tiwb metelaidd ar gyfer pŵer hylif hydrolig a defnydd cyffredinol.
Gall Jiayuan hefyd gynnig ffitiadau BSP dur gwrthstaen, ffitiadau pibell bsp pres, ffitiadau pibell bsp ac ati.

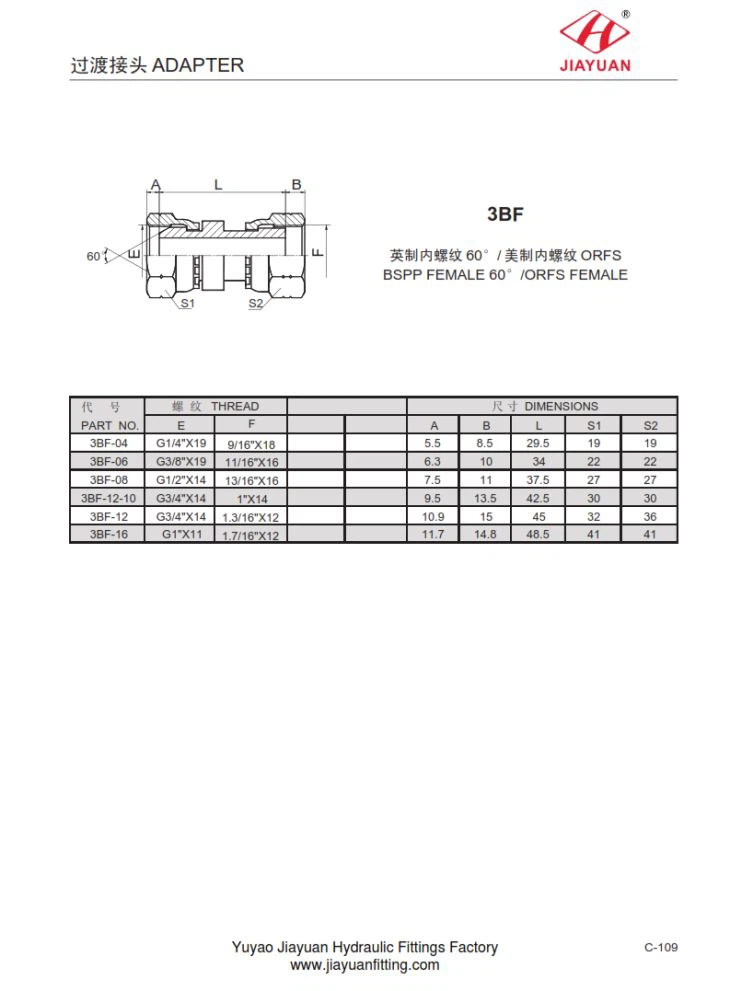

3BF BSPP FEMALE 60 ° / ORFS FEMALE gosod dimensiynau cysylltydd fel a ganlyn:
RHAN NA. | TRI | DIMENSIYNAU | |||||
E. | F. | A. | B. | L. | S1 | S2 | |
3BF-04 | G1 / 4 "X19 | 9/16 "X18 | 5.5 | 8.5 | 29.5 | 19 | 19 |
3BF-06 | G3 / 8 "X19 | 11/16 "X16 | 6.3 | 10 | 34 | 22 | 22 |
3BF-08 | G1 / 2 "X14 | 13/16 "X16 | 7.5 | 11 | 37.5 | 27 | 27 |
3BF-12-10 | G3 / 4 "X14 | 1 "X14 | 9.5 | 13.5 | 42.5 | 30 | 30 |
3BF-12 | G3 / 4 "X14 | 1.3/16 "X12 | 10.9 | 15 | 45 | 32 | 36 |
3BF-16 | G1 "X11 | 1.7 / 16 "X12 | 11.7 | 14.8 | 48.5 | 41 | 41 |
