Categori cynnyrch: Ffitiadau hydrolig safonol JIS i amrywiol addaswyr
Cynhyrchir siart maint edau JIS yn unol ag: Trywyddau BSPP: ISO 228-1 G, JIS B0202; Trywyddau BSPT: ISO 7/1, JIS B0203.
Dyluniwyd ffitiadau JIS gyda chysylltiadau fflêr 30 ° a chôn 60 ° i ben pibellau, a ddefnyddir hefyd fel addaswyr pibell.
I bibellau mathau o edau: porthladd JIS B2351, Npt, addasydd SAE ORB ac ati.

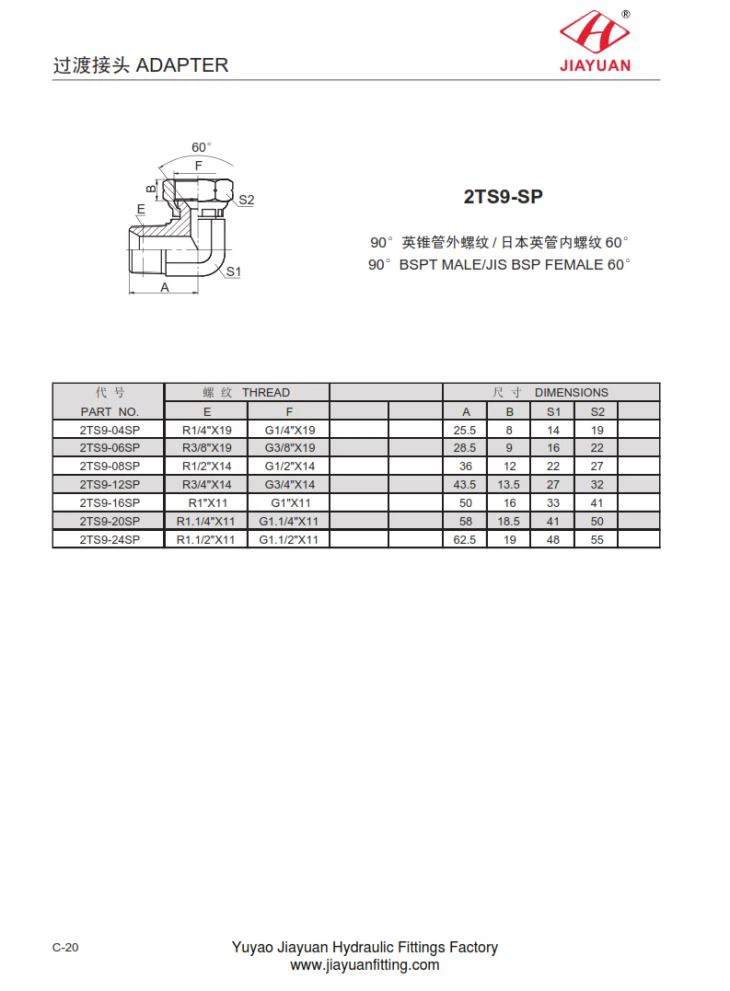

2TS9-SP 90 BSPT MALE JIS BSP FEMALE 60 manyleb fel a ganlyn:
RHAN NA. | TRI | DIMENSIYNAU | |||||
E. | F. | A. | B. | S1 | S2 | ||
2TS9-04SP | R1 / 4 "X19 | G1 / 4 "X19 | 25.5 | 8 | 14 | 19 | |
2TS9-06SP | R3 / 8 "X19 | G3 / 8 "X19 | 28.5 | 9 | 16 | 22 | |
2TS9-08SP | R1 / 2 "X14 | G1 / 2 "X14 | 36 | 12 | 22 | 27 | |
2TS9-12SP | R3 / 4 "X14 | G3 / 4 "X14 | 43.5 | 13.5 | 27 | 32 | |
2TS9-16SP | R1 "X11 | G1 "X11 | 50 | 16 | 33 | 41 | |
2TS9-20SP | R1.1 / 4 "X11 | G1.1 / 4 "X11 | 58 | 18.5 | 41 | 50 | |
2TS9-24SP | R1.1 / 2 "X11 | G1.1 / 2 "X11 | 62.5 | 19 | 48 | 55 | |
