Mae dimensiynau a chatalog ffitiadau pibellau NPT yr un peth gan wahanol gyflenwyr.
Deunydd Mathau o ffitiadau pibellau fel dur gwrthstaen, pres a phlastig.
Cymhwyso ffitiadau pibell edau BSPP y DU ac UDA mewn ffitiadau pibellau offeryniaeth a ffitiadau pibellau diwydiannol.
Addaswyr ffitiadau pibell NPT i weldio soced, gwryw NPT, SAE ORB, gwryw BSPT, gwryw ORFS, cysylltydd tiwb DIN 2353, o-ring metrig ac ati.
Siâp addasydd pibell BSPP fel syth, Penelin, Tee, Cross, Reducer.

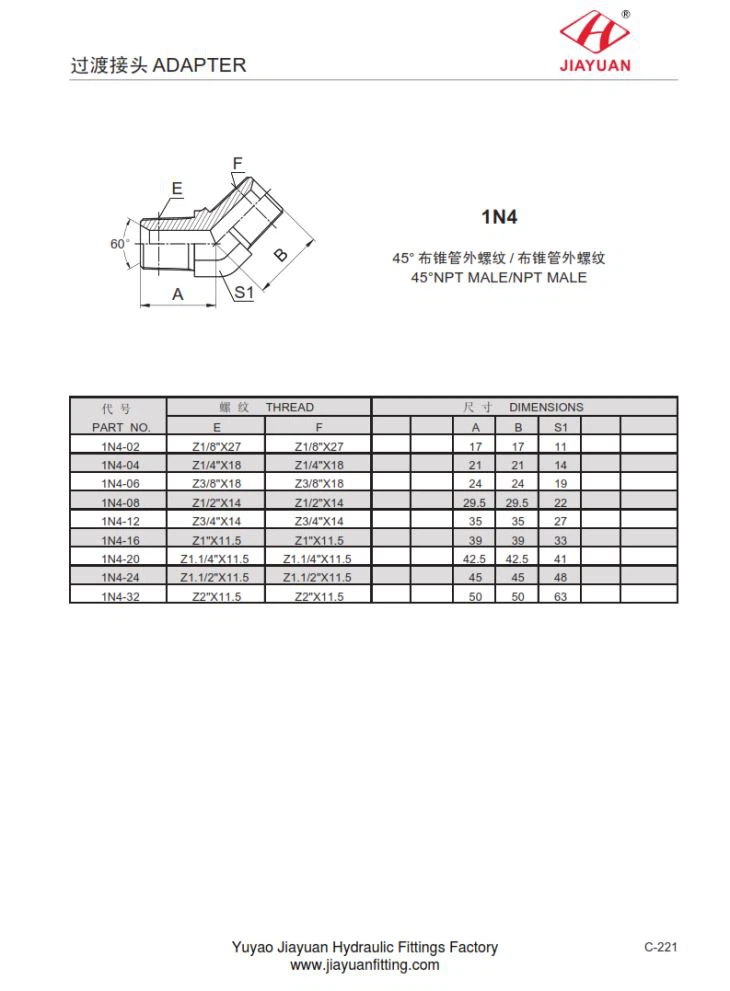

1N4 45 ° Siart maint cysylltydd pibell NPT MALE / NPT MALE fel a ganlyn:
PAR T. NA . | THREA D. | DIMENSION S. | |||
E. | F. | A. | B. | S 1 | |
1N4-0 2 | Z1 / 8 "X2 7 | Z1 / 8 "X2 7 | 1 7 | 1 7 | 1 1 |
1N4-0 4 | Z1 / 4 "X1 8 | Z1 / 4 "X1 8 | 2 1 | 2 1 | 1 4 |
1N4-0 6 | Z3 / 8 "X1 8 | Z3 / 8 "X1 8 | 2 4 | 2 4 | 1 9 |
1N4-0 8 | Z1 / 2 "X1 4 | Z1 / 2 "X1 4 | 29. 5 | 29. 5 | 2 2 |
1N4-1 2 | Z3 / 4 "X1 4 | Z3 / 4 "X1 4 | 3 5 | 3 5 | 2 7 |
1N4-1 6 | Z1 "X11. 5 | Z1 "X11. 5 | 3 9 | 3 9 | 3 3 |
1N4-2 0 | Z1.1 / 4 "X11. 5 | Z1.1 / 4 "X11. 5 | 42. 5 | 42. 5 | 4 1 |
1N4-2 4 | Z1.1 / 2 "X11. 5 | Z1.1 / 2 "X11. 5 | 4 5 | 4 5 | 4 8 |
1N4-3 2 | Z2 "X11. 5 | Z2 "X11. 5 | 5 0 | 5 0 | 6 3 |
