Ffitiadau math fflêr rheweiddio DIN 8906

Mar 26, 2020

Safonau DIN 8906 yw Cyplyddion Cywasgiad Solder Flange Flange PN 40 i'w Defnyddio mewn Systemau Rheweiddio, Dyluniwyd yr uniadau edafedd gydag edau UNF gwrywaidd gyda endas 90 ° flared fesul safon DIN 3866. Gyda gwahanol fathau o ffitiadau fflêr fel a ganlyn:

Dimensiynau ffitiadau syth math U1

U1 type straight fittings dimension

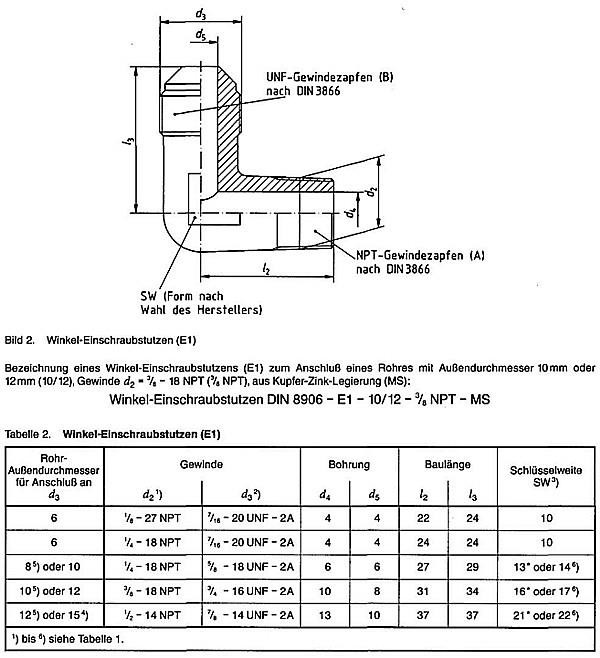

Dimensiynau ffitiadau penelin math E1

E1 type elbow fittings dimension

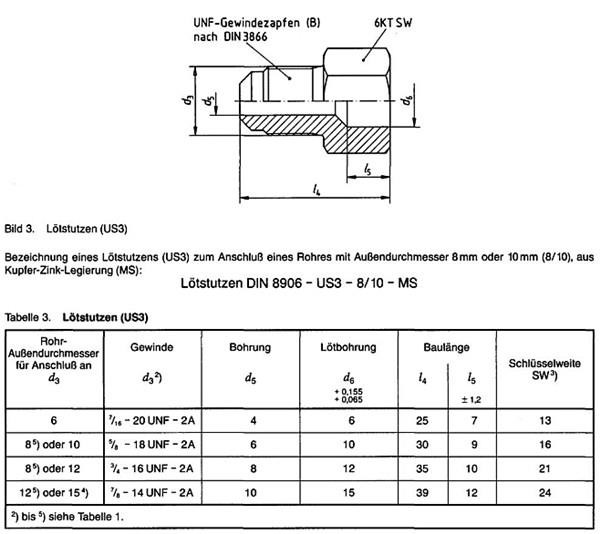

Braze math US3 ar ddimensiynau ffitiadau weldio soced

US3 type braze on socket weld fittings dimensions

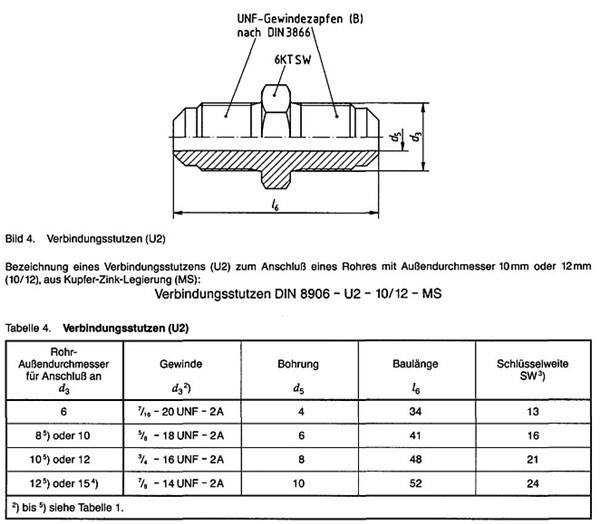

Dimensiynau ffitiadau undeb syth math U2

U2 type straight union fittings dimensions

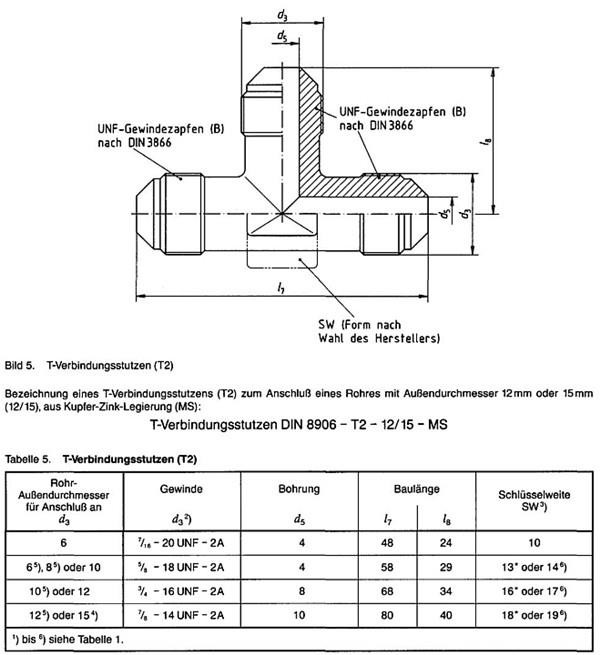

Dimensiynau cysylltwyr tiwb Tee math T2

T2 type Tee tube connectors dimensions

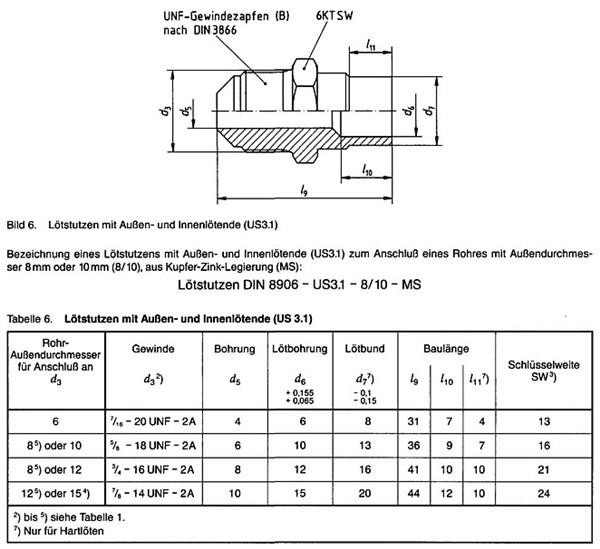

US3.1 math o bres syth ar ddimensiynau ffitiadau deth weldio

US3.1 type straight braze on weld nipple fittings dimensions

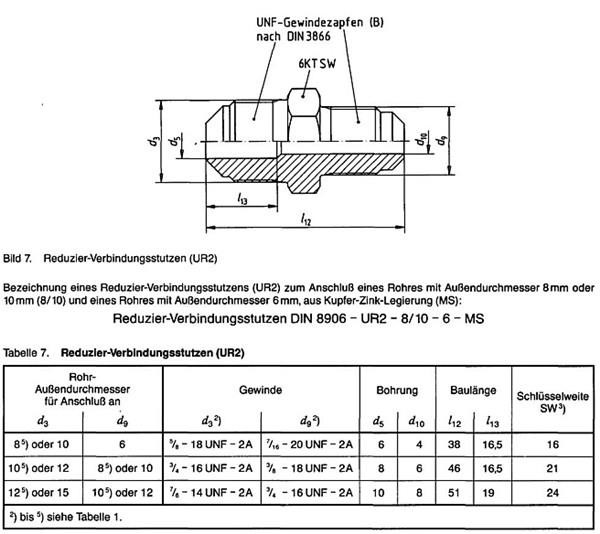

Math UR2 yn syth lleihau dimensiynau ffitiadau

UR2 type straight reduce fittings dimensions_

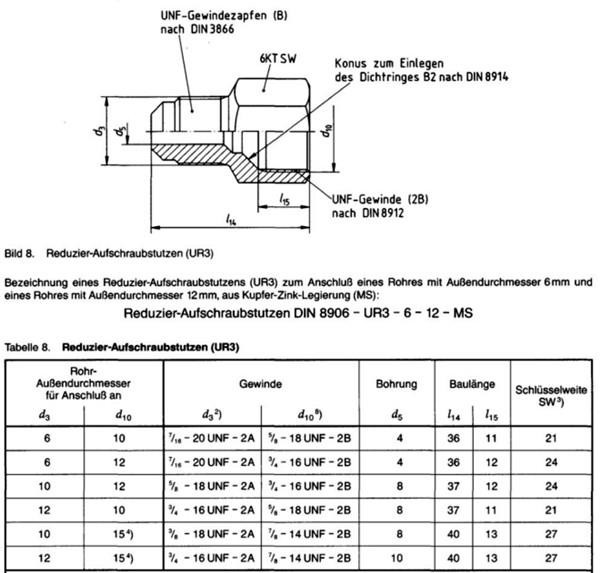

Math UR3 lleihau dimensiwn cysylltydd diwedd benywaidd DIN 8912 bushing

UR3 type reduce bushing female DIN 8912 end connector dimension_

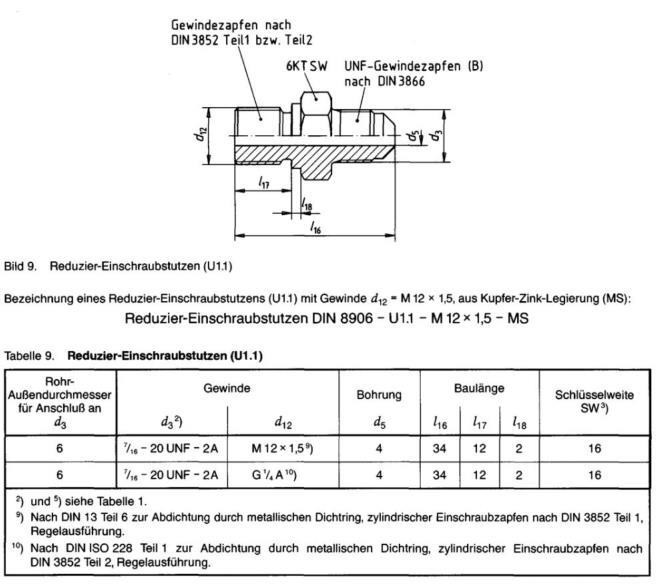

Math U1.1 lleihau cysylltydd syth o DIN 3866 i ddimensiwn DIN 3852-1

U1.1 type reduce straight connector from DIN 3866 to DIN 3852-1 dimension

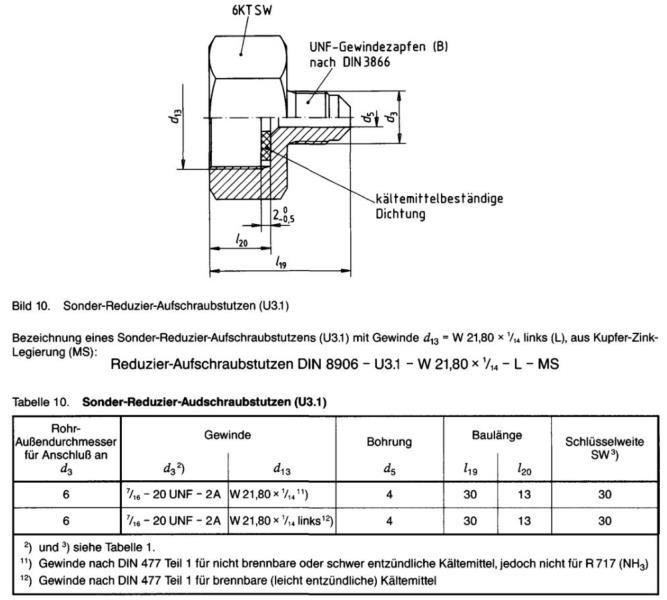

Math o U3.1 lleihau ffitiadau o DIN3866 i W21.8 sonder

U3.1 type reduce fittings from DIN3866 to W21.8 sonder

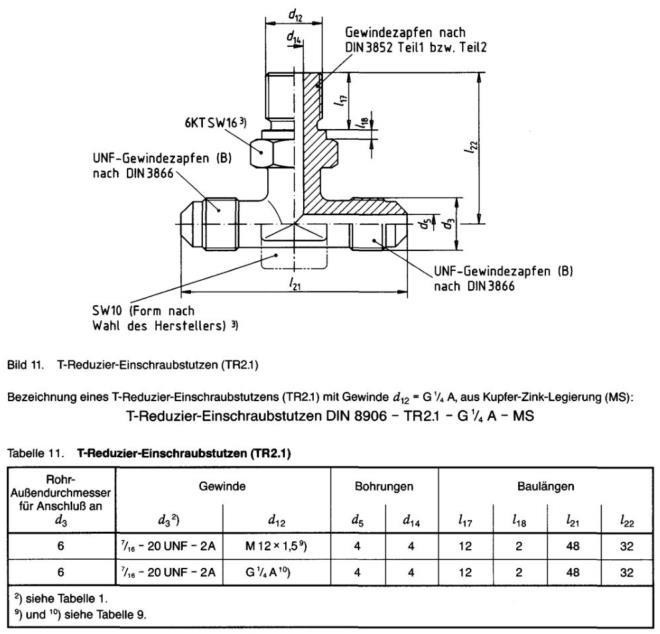

Dimensiynau cysylltydd tiwb Tee math TR2.1

TR2.1 type Tee tube connector dimensions

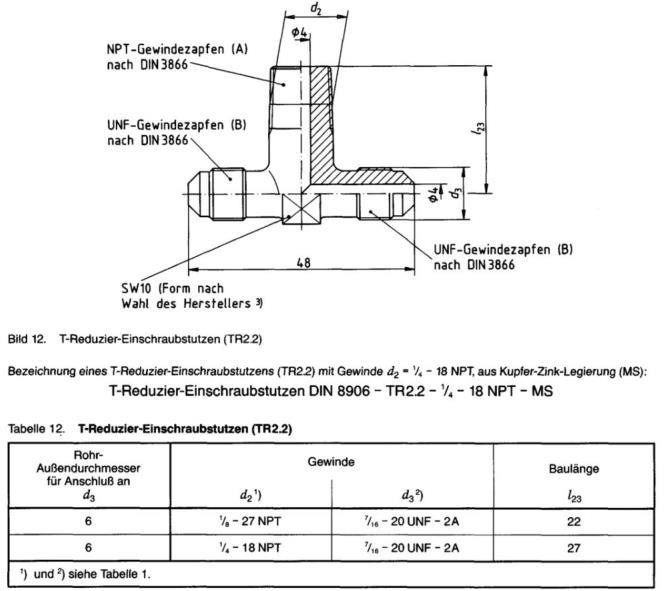

Dimensiynau cysylltydd Tee math TR2.2

TR2.2 type Tee connector dimensions

Math T2 / NS4 o DIN 3866 i ddimensiynau ffitio addasydd DIN 8914
