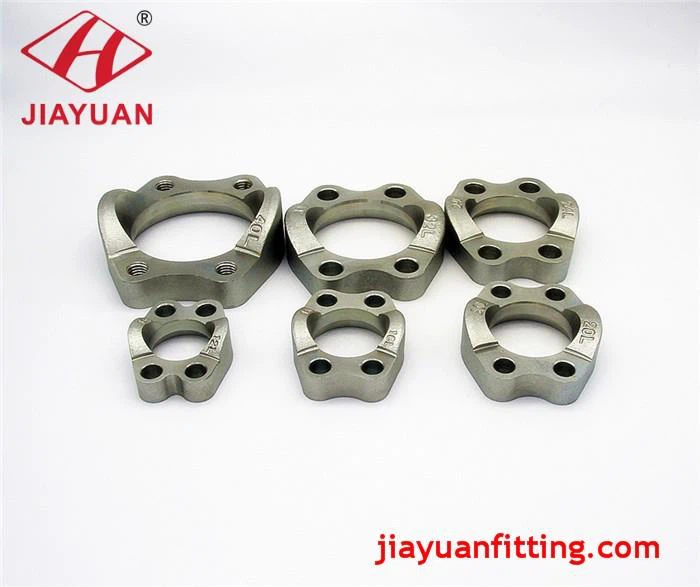

SAE 3000 psi Clans Clawr: system clamp flange un darn
Cyflwyno cysylltiadau pwer-hylif hydrolig â chlampiau fflange un darn a sgriwiau metrig neu fodfedd:
1. Pwysau gweithio cod SAE 61 clampiau fflange cyfres yw 3000 PSI, 3,5 MPa (35 bar) i 35 MPa (350 bar).
2. SAE Mae dimensiynau clampiau flange yn ôl ISO 6162-1: 2012. Maint Enwebedig ISO: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Maint y modfedd: 1/2 "； 3/4" ； 1 "； 1 1/4" ； 1 1/2 "； 2" ； 2 1/2 "； 3".
3. Deunydd o SAE mae clamp flange un darn wedi'i wneud o ddur carbon C45 gydag eiddo yn y cyflwr canlynol:
Ar gyfer maint flange enwol DN 13:
cryfder y cynnyrch lleiaf: 220 MPa
lleiafswm yr elongation wrth dorri asgwrn: 3%
ac ar gyfer pob maint fflangen enwol arall:
cryfder cynnyrch lleiaf: 415 MPa
lleiafswm yr elongation wrth dorri asgwrn: 3%
4. Rhaid i'r amddiffyniad allanol ar gyfer cyrydu pob claddfa flange dur carbon SA, gael ei ddiogelu â gorchudd priodol i basio prawf chwistrell halen 72-awr o leiaf yn unol ag ISO 9227.
5. Gofyniad prawf ar gyfer gwasgedd / tymheredd: Bydd cysylltiadau math fflange sy'n cydymffurfio â'r rhan hon o ISO 6162 yn destun y profion dygnwch byrstio a chylchol a bennir yn ISO 19879 i wirio eu bod yn bodloni'r gofynion pwysau / tymheredd penodedig. Bydd yn addas i'w ddefnyddio ar y pwysau gweithio a roddir yn Nhablau 2 pan gaiff ei ddefnyddio ar dymheredd rhwng -40 ° C a +120 ° C. Ni chaiff cysylltiadau flange sy'n cydymffurfio â'r rhan hon o ISO 6162 eu cydosod ar dymheredd is na -20 ° C.
6. Dynodi cysylltiadau un clawdd flange
Clamp flange un darn o faint DN 25: Clamp ISO 6162-1, FC × 25
