System cysylltiad fflans SAE 37 fflêr
Mae System Cysylltiad Fflans Flare 37 ° yn seiliedig ar ffaglu pennau'r bibell i 37˚ a chlampiau fflans fflêr a chonau mewnol. Wyneb O-ring ar gôn 37 gradd gyda sêl o-ring, yn paru â chôn wyneb gwastad (pen flange cownter). Mae gan y conau mewnol sêl o-fodrwyau wrth gefn.
Defnyddir y cysylltiad fflans fflêr hwn mewn cymwysiadau gwasgedd uchel a chanolig, fe welwch yn y diwydiannau hyn fel adeiladu llongau ac ar y môr, Metals& Peirianneg Mwyngloddio, Adeiladu. Mae system fflans fflêr hefyd yn addas ar gyfer systemau pibellau hydrolig, iro, hydro carbon, aer pwysedd uchel, llinellau glanhau dŵr pwysedd uchel ac ati.
Mae system cysylltydd flanged 37 yn defnyddio'r dechnoleg ffurfio tiwb orbitol hon ar gyfer gwasanaethau tiwbiau o 38 i 140 mm y tu allan i'r diamedr. Fe'i bwriedir ar gyfer trwch waliau tiwb hyd at 9 mm a graddfeydd pwysau hyd at 420 bar. Mae'r system fflans hon yn cyfateb i batrymau tyllau yn ôl ISO 6162-1; SAE J518; patrwm turio 3000 (cod 61), ISO 6162-2.
Mantais cyplu cysylltiad Flare Flanges
Yn lle weldio, dim camgymeriadau weldiwr.
Arbedwch gostau amser ac arian.
Dim staff weldio â chymwysterau a phrofiad.
Dim glanhau arbennig
Nid oes mygdarth yn digwydd yn ystod ffaglu na chynulliad ac nid oes unrhyw risg tân na ffrwydrad.
Mathau o gysylltiadau fflans fflêr SAE fel a ganlyn:
Fflans fflêr cysylltiad Tiwb i'r Tiwb

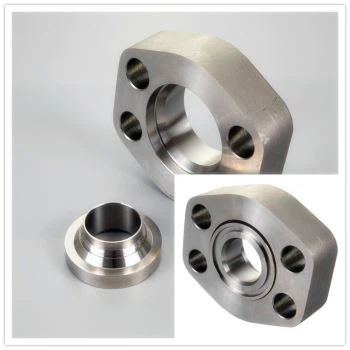

Tiwb i flange fflêr cysylltiad porthladd
